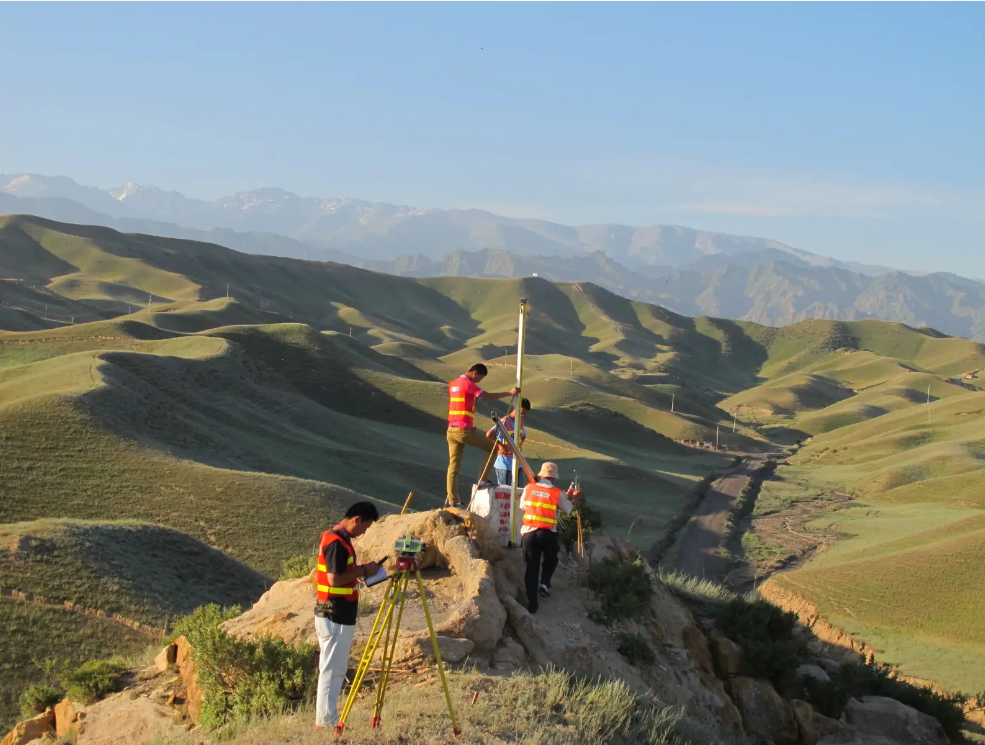

常用測量工具和測量方法

    測量工作原則

    審查圖紙：所有尺寸、建筑物關系進行校核，平面、立面、大樣圖所標注的同一位置的建筑物尺寸、形狀、標高是否一致；室內外標高之間的關系是否正確。

    實施測量原則：以大定小、以長定短、以精定粗、先整體后局部。

    測量主要操作人員必須持證上崗。施工前測量方案審批通過（方案中要有：建立測量網絡控制圖、結構測量放線圖、標高傳遞圖、水電定位圖、砌筑定位放線圖、抹灰放線控制圖等）。

    測量工具

    1、所有精密儀器必須經過計量檢測，合格后才允許在施工現場使用。

    2、建立測量儀器臺賬統一管理，定期維護與保養。

    結構測量做法

    現場建立3個以上三級坐標、高程控制點，采用鋼管做維護、警示。

    沉降觀測點采用Φ20鍍鋅圓鋼加工，測量點位統一進行編號，沉降由第三方實施觀測，進入主體標準層開始觀測。

    臨時測量控制點采用木樁制作，樁截面不小于50mm×50mm，木樁*部平整，木樁周邊澆筑混凝土避免擾動。

    場地內設置施工測量控制基準點，采用混凝土澆筑，必須牢固、堅實。

    建立方格網控制圖，占地面積≤1萬m2方格網間距10m；占地面積≥1萬m2方格網間距20m，地形復雜的可適當調整。

    進場前，根據國土局提供的基準點進行建筑物定位引測，并在場地附件建立施工期間坐標控制網、標高控制點。

    施工單位在完成建筑定位、軸線引測后報監理公司復核。

    基礎施工軸線引測采用龍門樁。

    主體結構施工在樓層內建立軸線控制網(內控法)，控制點不少于4個。

    所有主控線、軸線交叉位置必須采用紅油漆做好標識。

    樓層內設置的傳遞點必須采用激光鉛垂儀進行傳遞，嚴禁采用線錘投射控制線。

    結構放線采用雙線控制，控制線與定位線間距按照300mm引測；軸線、墻柱控制線、周邊方正線在混凝土澆筑完成后同時引測。模板上彈出墻、梁控制線，采用掃平儀或經緯儀投測，嚴禁直接從梁模進行引測放線。

    結構標高傳遞在塔吊、建筑物外墻上，同時設置互相校對，每月利用場地內的高程控制基準點對建筑物、塔吊上的標高進行復核，并形成書面復核記錄報監理公司備案，嚴禁利用鋼管腳手架傳遞標高。

    建筑物大角位置設置垂直度控制線，控制線距墻邊100mm。

    模板、澆筑完成后的混凝土樓板面沿建筑物邊放檐口控制線，線距離檐邊300mm。

    結構墻體內預埋線盒采用結構控制線、結構1m線做**定位。模板安裝完成后，按照裝修圖紙在模板上做水電預埋的**定位。
